تست کشش فیلم پلاستیکی؛ بررسی استحکام کششی و ازدیاد طول با دستگاه تنسایل
مقدمه؛ چرا آزمون کشش فیلم‌های پلاستیکی اهمیت دارد؟
فیلم‌های پلاستیکی از مهم‌ترین محصولات صنعت پلیمر هستند و در بسته‌بندی مواد غذایی، تولید کیسه‌های پلاستیکی، بسته‌بندی صنعتی، کشاورزی، صنایع بهداشتی و بسیاری از کاربردهای دیگر استفاده می‌شوند. در این محصولات، ضخامت کم، انعطاف‌پذیری، استحکام مکانیکی و قابلیت تحمل تغییر شکل، نقش مهمی در عملکرد نهایی دارند.
فیلمی که در ظاهر یکنواخت است، لزوماً خواص مکانیکی مناسبی ندارد. ممکن است دو فیلم با ضخامت و ظاهر مشابه، هنگام کشش رفتار کاملاً متفاوتی نشان دهند؛ یکی نیروی بیشتری را پیش از پارگی تحمل کند و دیگری با افزایش طول زیاد یا حتی در اثر یک نقص موضعی پاره شود.
به همین دلیل، کنترل کیفیت فیلم پلاستیکی نباید صرفاً به بررسی ظاهری، اندازه‌گیری ضخامت یا ارزیابی رنگ و شفافیت محدود شود. اندازه‌گیری خواص کششی، اطلاعاتی کمی و قابل مقایسه درباره رفتار مکانیکی فیلم فراهم می‌کند.
آزمون کشش فیلم پلاستیکی یکی از روش‌های اصلی ارزیابی این خواص است. در این آزمون، نمونه‌ای با ابعاد مشخص در دستگاه آزمون کشش یا دستگاه تنسایل قرار می‌گیرد و تحت نیروی کششی کنترل‌شده تغییر شکل می‌دهد تا به نقطه شکست برسد یا آزمون طبق روش تعیین‌شده خاتمه یابد.
با تحلیل نیروی واردشده و تغییر طول نمونه می‌توان ویژگی‌هایی مانند استحکام کششی، تنش تسلیم در صورت وجود، ازدیاد طول و مدول کششی را بررسی کرد.
دو استاندارد شناخته‌شده برای این حوزه عبارت‌اند از:
- ASTM D882: روش آزمون خواص کششی ورق‌ها و فیلم‌های پلاستیکی نازک
- ISO 527-3: شرایط آزمون خواص کششی فیلم‌ها و ورق‌های پلاستیکی، بر پایه اصول عمومی خانواده استاندارد ISO 527
استاندارد ASTM D882 فیلم‌ها و ورق‌های پلاستیکی با ضخامت کمتر از ۱ میلی‌متر را پوشش می‌دهد و ISO 527-3 نیز شرایط آزمون فیلم‌ها و ورق‌های پلاستیکی با ضخامت کمتر از ۱ میلی‌متر را مشخص می‌کند. البته این دو استاندارد از نظر تمام جزئیات روش آزمون معادل نیستند؛ بنابراین، هنگام مقایسه نتایج باید استاندارد و شرایط اجرایی آزمون مشخص باشند.
منابع رسمی: ASTM D882 و ISO 527-3:2018.
آزمون کشش فیلم پلاستیکی چه اطلاعاتی ارائه می‌دهد؟
آزمون کشش تنها برای تعیین نیروی لازم جهت پاره کردن فیلم نیست. منحنی نیرو–تغییر طول یا تنش–کرنش حاصل از این آزمون می‌تواند اطلاعات مختلفی درباره رفتار مکانیکی ماده ارائه دهد.
مهم‌ترین پارامترهای قابل بررسی عبارت‌اند از:
استحکام کششی
استحکام کششی بیانگر تنش کششی محاسبه‌شده بر اساس نیروی واردشده و سطح مقطع اولیه نمونه در نقطه مشخصی از آزمون است. بسته به روش گزارش‌دهی و رفتار ماده، این نقطه می‌تواند حداکثر تنش یا تنش در زمان شکست باشد.
برای محاسبه تنش مهندسی از رابطه زیر استفاده می‌شود:
σ = F / A₀
که در آن:
- σ: تنش مهندسی
- F: نیروی کششی واردشده
- A₀: سطح مقطع اولیه نمونه
برای یک نمونه نواری از فیلم، سطح مقطع اولیه معمولاً از حاصل‌ضرب عرض نمونه در ضخامت آن محاسبه می‌شود.
اگر نیرو بر حسب نیوتن و ابعاد بر حسب میلی‌متر باشند، تنش به دست آمده بر حسب نیوتن بر میلی‌متر مربع خواهد بود که از نظر عددی معادل مگاپاسکال است.
برای مثال، اگر نیروی کششی واردشده به نمونه ۳۰ نیوتن و سطح مقطع اولیه آن ۰٫۱۵ میلی‌متر مربع باشد، تنش مهندسی برابر خواهد بود با:
σ = ۳۰ / ۰٫۱۵ = ۲۰۰ MPa
این مثال صرفاً برای توضیح روش محاسبه است و بیانگر مقدار معمول استحکام یک فیلم مشخص نیست.
در آزمون فیلم‌های نازک، دقت اندازه‌گیری ضخامت اهمیت ویژه‌ای دارد؛ زیرا خطا در تعیین سطح مقطع مستقیماً به خطا در محاسبه تنش منجر می‌شود.
ازدیاد طول در نقطه شکست
ازدیاد طول در نقطه شکست نشان می‌دهد نمونه در طول آزمون تا زمان پارگی چه مقدار افزایش طول داشته است.
در محاسبه کرنش مهندسی از رابطه زیر استفاده می‌شود:
ε = (L − L₀) / L₀ × 100
که در آن:
- ε: کرنش مهندسی بر حسب درصد
- L₀: طول اولیه اندازه‌گیری‌شده
- L: طول در لحظه مورد نظر آزمون
برای مثال، اگر طول اولیه اندازه‌گیری‌شده ۵۰ میلی‌متر و طول در لحظه شکست ۱۵۰ میلی‌متر باشد، ازدیاد طول بر اساس این مقادیر برابر با ۲۰۰ درصد خواهد بود.
البته این محاسبه زمانی قابل اتکاست که طول اولیه و طول نهایی بر اساس روش اندازه‌گیری معتبر و یکسان تعیین شده باشند.
در فیلم‌های پلاستیکی، ازدیاد طول می‌تواند به نوع پلیمر، ساختار مولکولی، جهت‌گیری زنجیره‌ها، شرایط تولید، ضخامت، دما و سرعت آزمون وابسته باشد.
نکته مهم: ازدیاد طول بیشتر همیشه به معنای کیفیت بهتر نیست. در برخی محصولات، انعطاف‌پذیری و قابلیت تغییر شکل زیاد اهمیت دارد؛ اما در برخی کاربردها، پایداری ابعادی یا مقاومت در برابر تغییر شکل باید در اولویت باشد.
مدول کششی
مدول کششی شاخصی از سختی ماده در برابر تغییر شکل کششی است. در محدوده‌ای که رفتار ماده تقریباً خطی و الاستیک باشد، مدول از نسبت تغییر تنش به تغییر کرنش محاسبه می‌شود:
E = Δσ / Δε
در این رابطه، کرنش باید به صورت بدون واحد استفاده شود، نه به شکل عدد درصد.
برای فیلم‌های پلاستیکی، مدول کششی می‌تواند در ارزیابی میزان سختی، پایداری ابعادی و رفتار فیلم هنگام کشیده‌شدن مفید باشد.
با این حال، اندازه‌گیری دقیق مدول به روش تعیین کرنش، دقت دستگاه، شرایط آزمون و محدوده محاسبه بستگی دارد. استفاده از جابه‌جایی فک‌ها به‌جای اندازه‌گیری مستقیم تغییر طول ناحیه اندازه‌گیری‌شده ممکن است به‌ویژه در اندازه‌گیری تغییر شکل‌های کوچک، بر نتیجه اثر بگذارد.
تنش تسلیم
برخی فیلم‌های پلیمری هنگام کشش، پیش از شکست نهایی، نقطه یا ناحیه‌ای از تسلیم نشان می‌دهند. در این وضعیت، رفتار ماده از تغییر شکل عمدتاً الاستیک به تغییر شکل پلاستیک وارد می‌شود.
در چنین موادی، تنش تسلیم می‌تواند برای ارزیابی رفتار فیلم هنگام تغییر شکل و مقایسه شرایط تولید مفید باشد.
با این حال، همه فیلم‌های پلاستیکی نقطه تسلیم واضح و مشخصی ندارند. بنابراین، نباید برای هر نمودار کشش الزاماً یک مقدار تنش تسلیم تعریف کرد؛ روش تعیین این پارامتر باید با رفتار ماده و استاندارد مورد استفاده سازگار باشد.
چرا نتایج آزمون کشش فیلم به ساختار پلیمر وابسته است؟
فیلم پلاستیکی فقط یک لایه نازک از ماده پلیمری نیست؛ بلکه ساختار و تاریخچه فرایند تولید آن می‌توانند رفتار مکانیکی را به شکل قابل توجهی تغییر دهند.
در فرایندهایی مانند فیلم دمشی و فیلم تخت، پلیمر مذاب تحت شرایط مشخصی از جریان، کشش، سردشدن و گاهی جهت‌گیری مولکولی قرار می‌گیرد. این شرایط بر آرایش زنجیره‌ها و ساختار نهایی فیلم اثر می‌گذارند.
عوامل مهم عبارت‌اند از:
نوع پلیمر و ساختار مولکولی
پلی‌اتیلن سبک، پلی‌اتیلن سنگین، پلی‌پروپیلن و دیگر پلیمرها، به دلیل تفاوت در ساختار مولکولی و رفتار مکانیکی، الزاماً نتایج یکسانی در آزمون کشش نشان نمی‌دهند.
برای مثال، نوع شاخه‌دارشدن زنجیره‌ها، توزیع جرم مولکولی و ساختار بلوری می‌توانند بر استحکام، سختی و قابلیت تغییر شکل اثر بگذارند.
به همین دلیل، مقایسه نتایج کششی دو فیلم تنها بر اساس نام عمومی پلیمر کافی نیست. گرید مواد اولیه، افزودنی‌ها، شرایط تولید و مشخصات محصول نیز باید در نظر گرفته شوند.
جهت‌گیری مولکولی
یکی از عوامل مهم در خواص کششی فیلم‌های پلاستیکی، جهت‌گیری زنجیره‌های پلیمری است.
در فیلم دمشی، شرایط فرایند می‌تواند باعث ایجاد جهت‌گیری در راستای ماشین و راستای عرضی شود. در فیلم‌های تخت نیز نسبت کشش در راستای ماشین، شرایط سردشدن و سایر پارامترهای فرایند بر ساختار نهایی اثر می‌گذارند.
از این رو، خواص کششی فیلم ممکن است در دو جهت یکسان نباشد.
این تفاوت را معمولاً با دو اصطلاح زیر مشخص می‌کنند:
- MD (Machine Direction): جهت ماشین یا جهت حرکت فیلم در خط تولید
- TD (Transverse Direction): جهت عرضی یا عمود بر جهت ماشین
اندازه‌گیری خواص کششی در هر دو جهت می‌تواند اطلاعات ارزشمندی درباره رفتار مکانیکی و یکنواختی فیلم ارائه دهد.
برای نمونه، اگر فیلم در جهت ماشین استحکام بیشتری داشته باشد اما در جهت عرضی زودتر پاره شود، ممکن است ساختار فیلم از نظر جهت‌گیری یا شرایط تولید ناهمسان باشد.
با این حال، چنین اختلافی به‌تنهایی علت مشخصی را اثبات نمی‌کند. برای تشخیص علت باید نتایج آزمون با شرایط فرایند، ضخامت و سایر مشخصات محصول مقایسه شوند.
ضخامت و یکنواختی فیلم
ضخامت یکی از متغیرهای مهم در آزمون کشش است.
از آنجا که تنش با تقسیم نیرو بر سطح مقطع اولیه محاسبه می‌شود، اندازه‌گیری نادرست ضخامت می‌تواند باعث اختلاف در نتایج محاسبه‌شده شود.
علاوه بر این، تغییرات موضعی ضخامت ممکن است بر محل شروع پارگی اثر بگذارند.
بنابراین، برای مقایسه دو فیلم باید روش اندازه‌گیری ضخامت، محل اندازه‌گیری و نحوه آماده‌سازی نمونه‌ها تا حد امکان یکسان و مطابق استاندارد مربوط باشد.
افزودنی‌ها و مواد بازیافتی
در فیلم‌های حاوی مواد بازیافتی، مستربچ‌ها، پرکننده‌ها یا افزودنی‌های مختلف، رفتار کششی می‌تواند به ترکیب نهایی و شرایط فرایند وابسته باشد.
برای مثال، تغییر در کیفیت مواد اولیه، آلودگی، اختلاط نامناسب یا وجود نواحی ضعیف ممکن است باعث کاهش استحکام یا افزایش پراکندگی نتایج شود.
با این حال، وجود مواد بازیافتی به‌تنهایی به معنای افت قطعی خواص مکانیکی نیست. نتیجه به نوع پلیمر، کیفیت مواد بازیافتی، دفعات و شرایط فرایند مجدد، افزودنی‌ها و سازگاری اجزای مخلوط بستگی دارد.
به همین دلیل، آزمون کشش در کنار کنترل ضخامت و سایر آزمون‌های مرتبط می‌تواند برای ارزیابی کیفیت فیلم تولیدشده مفید باشد.
استاندارد ASTM D882 چیست؟
استاندارد ASTM D882 با عنوان Standard Test Method for Tensile Properties of Thin Plastic Sheeting به تعیین خواص کششی ورق‌ها و فیلم‌های پلاستیکی نازک می‌پردازد.
بر اساس دامنه استاندارد، این روش برای مواد پلاستیکی به شکل ورق نازک و فیلم با ضخامت کمتر از ۱ میلی‌متر در نظر گرفته شده است. استاندارد همچنین روش‌هایی برای اندازه‌گیری تغییر طول نمونه و تعیین مدول کششی در شرایط مشخص ارائه می‌کند.
منبع رسمی: ASTM D882-26
کاربرد ASTM D882 در صنعت
این استاندارد می‌تواند در موارد زیر مورد استفاده قرار گیرد:
- کنترل کیفیت فیلم‌های پلاستیکی
- مقایسه خواص کششی تولیدات مختلف
- ارزیابی تغییرات خواص پس از تغییر مواد اولیه یا شرایط فرایند
- بررسی مشخصات مکانیکی فیلم در تحقیق و توسعه
- ارزیابی انطباق محصول با مشخصات فنی تعیین‌شده
برای مثال، یک تولیدکننده فیلم بسته‌بندی می‌تواند از آزمون کشش برای بررسی تغییرات استحکام و ازدیاد طول بین بچ‌های تولیدی استفاده کند.
اگر در طول زمان تغییر معناداری در نتایج مشاهده شود، بررسی شرایط تولید، ضخامت، مواد اولیه و روش آزمون می‌تواند به شناسایی علت کمک کند.
البته نتیجه آزمون کشش به‌تنهایی تمام عملکرد فیلم در کاربرد نهایی را مشخص نمی‌کند. در برخی کاربردها، آزمون‌های دیگری مانند مقاومت پارگی، مقاومت سوراخ‌شدن، ضربه یا رفتار حرارتی نیز لازم هستند.
اهمیت شرایط اجرای آزمون
یکی از نکات مهم در ASTM D882 این است که نتایج کششی می‌توانند تحت تأثیر عواملی مانند ضخامت نمونه، روش آماده‌سازی، سرعت آزمون، نوع فک و روش اندازه‌گیری تغییر طول قرار گیرند.
بنابراین، برای مقایسه معتبر دو نمونه، صرف استفاده از یک دستگاه تنسایل کافی نیست. شرایط آزمون نیز باید کنترل و ثبت شوند.
همچنین اگر استاندارد محصول یا قرارداد مشتری، تغییرات مشخصی در روش آزمون تعیین کرده باشد، باید الزامات مربوط بررسی شوند.
استاندارد ISO 527-3 چیست؟
استاندارد ISO 527-3:2018 با عنوان Plastics — Determination of tensile properties — Part 3: Test conditions for films and sheets شرایط آزمون کششی فیلم‌ها و ورق‌های پلاستیکی را مشخص می‌کند.
این استاندارد بر اصول عمومی خانواده ISO 527 تکیه دارد و برای فیلم‌ها و ورق‌های پلاستیکی با ضخامت کمتر از ۱ میلی‌متر تدوین شده است.
نسخه ISO 527-3:2018 در بررسی رسمی سال ۲۰۲۴ تأیید شده و همچنان نسخه جاری معرفی شده است.
منبع رسمی: ISO 527-3:2018
تفاوت ISO 527-3 و ASTM D882
هر دو استاندارد به آزمون کششی فیلم‌ها و ورق‌های پلاستیکی نازک مربوط‌اند؛ اما این موضوع به معنی یکسان‌بودن تمام جزئیات اجرایی آن‌ها نیست.
ASTM در توضیحات استاندارد D882 به تفاوت‌های روش خود با ISO 527-3 اشاره می‌کند. این تفاوت‌ها می‌توانند به پیکربندی نمونه، سرعت آزمون و روش تعیین تغییر طول مربوط باشند.
بنابراین، اگر یک مشتری آزمون را طبق ASTM D882 درخواست کرده باشد، نباید بدون بررسی الزامات فنی، نتایج به‌دست‌آمده طبق ISO 527-3 را معادل قطعی آن در نظر گرفت.
برای مقایسه علمی نتایج، موارد زیر باید مشخص باشند:
- استاندارد و ویرایش مورد استفاده
- ابعاد و ضخامت نمونه
- جهت برداشت نمونه از فیلم
- سرعت آزمون
- طول اندازه‌گیری و روش تعیین تغییر طول
- نوع فک و شرایط نگهداری نمونه
- تعریف دقیق پارامتر گزارش‌شده، مانند استحکام کششی یا ازدیاد طول در شکست
نکته مهم: این مقاله خلاصه‌ای فنی از کاربرد استانداردهاست و جایگزین متن کامل و رسمی آن‌ها نیست. برای انجام آزمون انطباقی یا قراردادی باید متن استاندارد معتبر و مشخصات فنی محصول بررسی شود.
آماده‌سازی نمونه برای آزمون کشش فیلم پلاستیکی
آماده‌سازی نمونه یکی از مراحل مهم آزمون است. اگر نمونه‌ها به روش‌های متفاوت آماده شوند، ممکن است اختلاف نتایج به جای تفاوت واقعی مواد، ناشی از روش آماده‌سازی باشد.
برش نمونه
نمونه‌ها باید با ابعاد و شکل تعیین‌شده در استاندارد مورد استفاده آماده شوند.
لبه‌های نمونه باید تا حد امکان یکنواخت و بدون آسیب ناشی از برش باشند. خراش، بریدگی، فرورفتگی یا آسیب موضعی در لبه می‌تواند به‌عنوان محل تمرکز تنش عمل کند و باعث شکست زودهنگام شود.
برای همین، روش برش و وضعیت ابزار برش اهمیت دارند.
اندازه‌گیری ضخامت
ضخامت نمونه باید با ابزار مناسب و مطابق روش تعیین‌شده در استاندارد اندازه‌گیری شود.
در فیلم‌های نازک، حتی اختلاف کوچک در ضخامت می‌تواند در محاسبه تنش اثر قابل توجهی داشته باشد.
اگر ضخامت در نقاط مختلف نمونه متفاوت باشد، ثبت اندازه‌گیری‌های لازم مطابق روش استاندارد می‌تواند به ارزیابی بهتر نمونه کمک کند.
جهت برداشت نمونه
در فیلم‌های دارای جهت‌گیری، جهت نمونه باید مشخص باشد.
برای نمونه، اگر قرار است خواص MD و TD مقایسه شوند، نمونه‌های هر دو جهت باید به‌صورت جداگانه آماده و نتایج آن‌ها به تفکیک گزارش شوند.
ترکیب نتایج دو جهت بدون مشخص‌کردن جهت نمونه می‌تواند تفاوت‌های واقعی رفتار فیلم را پنهان کند.
شرایط محیطی و آماده‌سازی پیش از آزمون
دما، رطوبت و زمان نگهداری نمونه می‌توانند بر رفتار برخی مواد پلیمری اثر بگذارند.
بنابراین، آماده‌سازی و آزمون نمونه‌ها باید مطابق الزامات استاندارد و روش داخلی معتبر آزمایشگاه انجام شود.
در مقایسه چند بچ تولیدی نیز بهتر است شرایط محیطی و زمان آماده‌سازی تا حد امکان ثابت نگه داشته شوند.

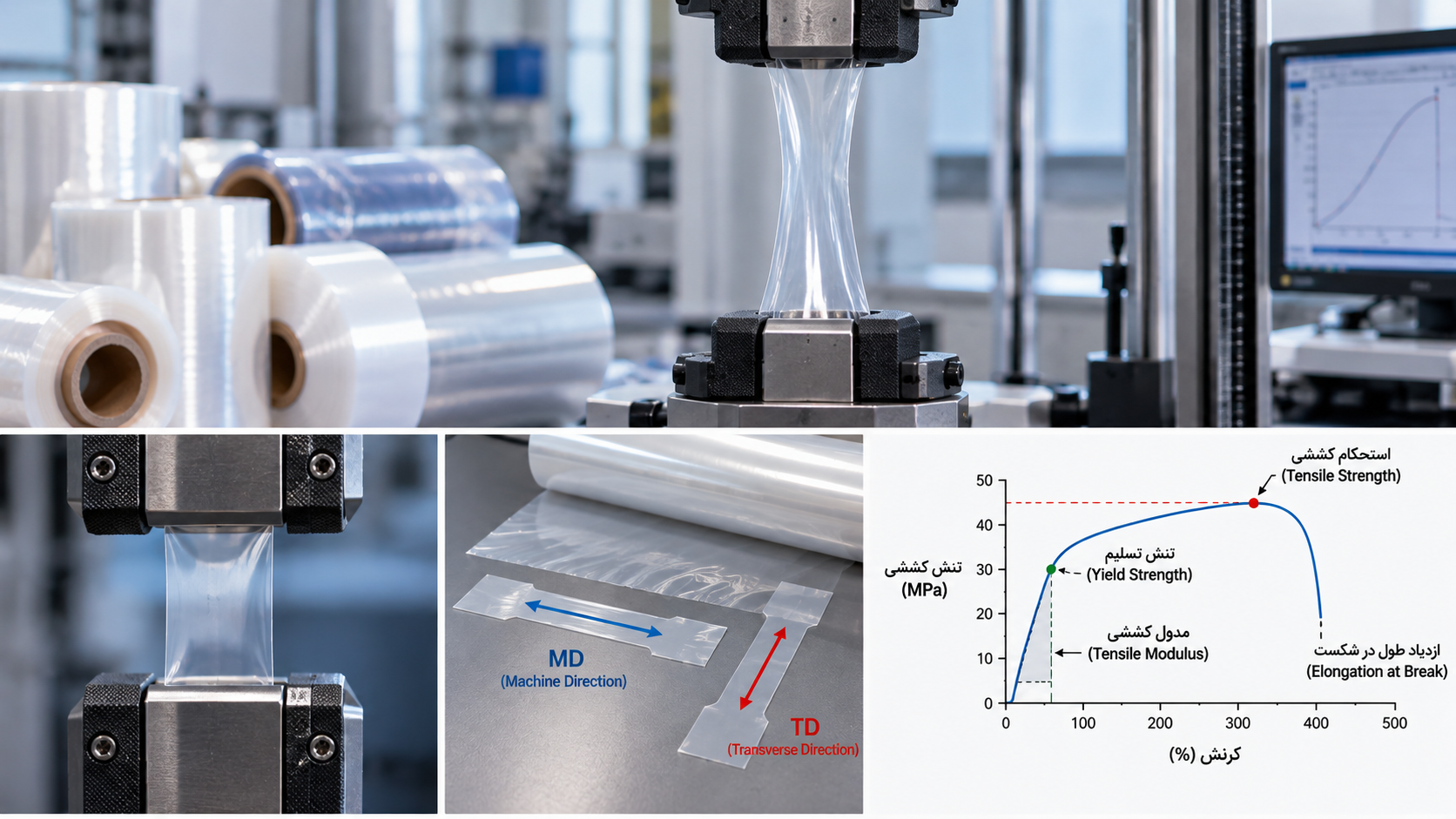

آزمون کشش فیلم با دستگاه تنسایل چگونه انجام می‌شود؟
دستگاه تنسایل یا دستگاه آزمون کشش، نیروی کششی کنترل‌شده‌ای به نمونه وارد می‌کند و پاسخ مکانیکی آن را اندازه‌گیری می‌کند.
در یک آزمون متداول کشش فیلم، مراحل کلی کار به شرح زیر است:
۱. نمونه‌ها بر اساس استاندارد مورد استفاده آماده می‌شوند.
۲. ابعاد مورد نیاز، از جمله ضخامت و عرض نمونه، اندازه‌گیری و ثبت می‌شوند.
۳. فک‌های مناسب برای نگهداری فیلم انتخاب می‌شوند.
۴. نمونه به‌گونه‌ای در فک‌ها نصب می‌شود که از لغزش یا ایجاد آسیب موضعی غیرضروری جلوگیری شود.
۵. شرایط آزمون، از جمله سرعت حرکت فک‌ها و روش اندازه‌گیری تغییر طول، بر اساس استاندارد تعیین می‌شوند.
۶. آزمون آغاز می‌شود و دستگاه نیروی واردشده و تغییر طول یا جابه‌جایی مربوط را ثبت می‌کند.
۷. داده‌های آزمون تحلیل و پارامترهای مورد نیاز محاسبه می‌شوند.
۸. نتایج همراه با اطلاعات نمونه و شرایط آزمون گزارش می‌شوند.
این مراحل یک نمای کلی از فرایند آزمون هستند. ابعاد نمونه، سرعت آزمون، طول اندازه‌گیری و سایر شرایط اجرایی باید بر اساس نسخه استاندارد و روش آزمون مورد نظر تعیین شوند.
نقش نرم‌افزار دستگاه تنسایل
نرم‌افزار دستگاه تنسایل می‌تواند داده‌های نیرو و تغییر طول را ثبت کرده و نمودارهای مورد نیاز را رسم کند.
در دستگاه‌های مناسب آزمون فیلم، قابلیت‌های نرم‌افزاری ممکن است شامل موارد زیر باشند:
- ثبت نیرو و جابه‌جایی
- رسم نمودار نیرو–تغییر طول
- محاسبه تنش و کرنش با استفاده از ابعاد واردشده
- تعیین پارامترهای تعریف‌شده در روش آزمون
- ذخیره و مقایسه نتایج
- تهیه گزارش آزمون
با این حال، وجود نرم‌افزار به‌تنهایی تضمین‌کننده صحت نتایج نیست. کالیبراسیون سامانه اندازه‌گیری نیرو، دقت اندازه‌گیری تغییر طول، ورود صحیح ابعاد نمونه و تنظیم درست روش آزمون نیز اهمیت دارند.
انتخاب فک مناسب برای تست کشش فیلم پلاستیکی
فیلم‌های پلاستیکی به دلیل ضخامت کم و انعطاف‌پذیری ممکن است هنگام آزمون بلغزند، در محل فک آسیب ببینند یا پیش از رسیدن به شرایط شکست مورد انتظار، از ناحیه نگهداری پاره شوند.
به همین دلیل، انتخاب فک مناسب بخش مهمی از آماده‌سازی دستگاه است.
فک باید بتواند نمونه را با پایداری کافی نگه دارد و در عین حال باعث ایجاد آسیب نامطلوب در محل گیرش نشود.
در انتخاب فک باید به موارد زیر توجه شود:
- ضخامت و انعطاف‌پذیری فیلم
- عرض نمونه
- نیروی مورد انتظار در آزمون
- احتمال لغزش نمونه
- نوع سطح تماس فک با نمونه
- روش نگهداری تعیین‌شده در استاندارد یا روش آزمون
اگر نمونه در محل فک پاره شود یا لغزش داشته باشد، باید بررسی کرد که آیا آزمون معتبر بوده و آیا نتیجه قابل استفاده برای هدف مورد نظر است یا خیر.
نباید هر نتیجه‌ای را که دستگاه ثبت می‌کند، بدون ارزیابی محل شکست و شرایط آزمون به‌عنوان نتیجه معتبر ماده گزارش کرد.
انتخاب ظرفیت دستگاه تنسایل برای آزمون فیلم
یکی از پرسش‌های رایج هنگام خرید دستگاه تنسایل این است که چه ظرفیتی برای آزمون فیلم‌های پلاستیکی مناسب است.
برای پاسخ به این پرسش، باید نیروی مورد انتظار در آزمون و محدوده اندازه‌گیری مورد نیاز را در نظر گرفت.
فیلم‌های نازک ممکن است در مقایسه با قطعات پلاستیکی ضخیم، نیروهای کششی کمتری ایجاد کنند. بنابراین، استفاده از دستگاهی با ظرفیت بسیار بالا الزاماً به معنی اندازه‌گیری دقیق‌تر نیروهای کوچک نیست.
برای انتخاب دستگاه باید به این عوامل توجه شود:
۱. نیروی شکست مورد انتظار: نیروی لازم برای آزمون باید بر اساس جنس، ضخامت، عرض و خواص فیلم تخمین زده یا از داده‌های آزمون قبلی مشخص شود.
۲. دقت اندازه‌گیری نیرو: ظرفیت نامی دستگاه به‌تنهایی برای ارزیابی مناسب‌بودن آن کافی نیست. دقت و محدوده معتبر اندازه‌گیری نیرو نیز باید بررسی شوند.
۳. دامنه تغییر طول: برخی فیلم‌ها ازدیاد طول زیادی دارند. دستگاه باید بتواند جابه‌جایی لازم را در شرایط آزمون مورد نظر فراهم کند.
۴. سرعت آزمون: دستگاه باید محدوده سرعت مورد نیاز استاندارد یا روش آزمون را پوشش دهد.
۵. نوع فک و تجهیزات جانبی: فک مناسب، سامانه اندازه‌گیری تغییر طول و نرم‌افزار می‌توانند در کیفیت و تکرارپذیری آزمون نقش داشته باشند.
۶. امکان کالیبراسیون و نگهداری: دسترسی به خدمات فنی و امکان بررسی دوره‌ای سامانه اندازه‌گیری برای استفاده صنعتی و آزمایشگاهی مهم است.
در نتیجه، ظرفیت مناسب دستگاه باید با توجه به محدوده نیرو، دقت مورد نیاز و مشخصات واقعی نمونه تعیین شود؛ نه صرفاً بر اساس یک عدد ثابت برای تمام فیلم‌های پلاستیکی.
چرا گاهی نتایج آزمون کشش فیلم تکرارپذیر نیستند؟
در آزمایشگاه‌های کنترل کیفیت، یکی از مشکلات رایج، اختلاف بین نتایج آزمون نمونه‌هایی است که ظاهراً از یک فیلم یا بچ تولیدی تهیه شده‌اند.
این اختلاف می‌تواند دلایل مختلفی داشته باشد.
تفاوت در ضخامت نمونه‌ها
اگر ضخامت نمونه‌ها متفاوت باشد، تنش محاسبه‌شده نیز ممکن است تغییر کند. بنابراین، اندازه‌گیری ضخامت و انتخاب روش مناسب برای آماده‌سازی نمونه اهمیت دارد.
آسیب ناشی از برش
لبه‌های آسیب‌دیده یا دارای بریدگی ممکن است محل شروع پارگی باشند. چنین آسیبی می‌تواند استحکام اندازه‌گیری‌شده را کاهش دهد.
لغزش در فک‌ها
اگر نمونه هنگام آزمون در فک‌ها بلغزد، جابه‌جایی ثبت‌شده ممکن است با تغییر طول واقعی ناحیه مورد اندازه‌گیری یکسان نباشد.
تفاوت سرعت آزمون
رفتار مکانیکی پلیمرها به شرایط بارگذاری وابسته است. بنابراین، تغییر سرعت آزمون می‌تواند نتایج را تغییر دهد.
تفاوت در جهت نمونه‌برداری
اگر نمونه‌ها از جهت‌های مختلف فیلم برداشته شده باشند، تفاوت در خواص ممکن است ناشی از جهت‌گیری ساختار فیلم باشد.
خطا در اندازه‌گیری تغییر طول
اگر تغییر طول فقط از جابه‌جایی فک‌ها به دست آید، ممکن است اثر لغزش، تغییر شکل بخش‌های خارج از طول اندازه‌گیری یا انعطاف‌پذیری سامانه بر نتیجه اثر بگذارد.
در مواردی که اندازه‌گیری دقیق کرنش یا مدول اهمیت دارد، باید روش اندازه‌گیری تغییر طول با الزامات استاندارد و دقت مورد نیاز سازگار باشد.
ناهمگنی واقعی فیلم
گاهی اختلاف نتایج ناشی از خطای دستگاه نیست؛ بلکه فیلم واقعاً یکنواخت نیست.
تغییرات ضخامت، نوسان شرایط فرایند، تفاوت مواد اولیه یا وجود عیوب موضعی می‌توانند باعث پراکندگی نتایج شوند.
به همین دلیل، ارزیابی کیفیت فیلم بهتر است بر اساس مجموعه‌ای از نمونه‌ها و تحلیل آماری مناسب انجام شود، نه فقط یک آزمون منفرد.
چگونه نتایج تست کشش را برای کنترل کیفیت تفسیر کنیم؟
تفسیر نتیجه آزمون باید بر اساس کاربرد محصول و مشخصات فنی مورد انتظار انجام شود.
برای مثال، افزایش استحکام کششی در یک فیلم ممکن است مطلوب باشد، اما اگر این تغییر با افت شدید ازدیاد طول همراه شود، باید بررسی کرد که آیا رفتار جدید برای کاربرد نهایی مناسب است یا خیر.
همچنین کاهش ازدیاد طول می‌تواند ناشی از تغییر در ساختار فیلم، شرایط فرایند، ترکیب مواد یا عوامل دیگر باشد. بدون بررسی داده‌های تکمیلی نمی‌توان علت را صرفاً از یک عدد نتیجه گرفت.
برای تحلیل مناسب نتایج، پیشنهاد می‌شود موارد زیر در گزارش آزمون ثبت شوند:
- شناسه نمونه و بچ تولید
- نوع و گرید ماده، در صورت مشخص‌بودن
- ضخامت و عرض نمونه
- جهت آزمون، یعنی MD یا TD
- استاندارد و ویرایش مورد استفاده
- سرعت آزمون
- روش اندازه‌گیری تغییر طول
- استحکام کششی و پارامترهای مورد نیاز
- ازدیاد طول در نقطه مشخص‌شده
- محل شکست و هرگونه لغزش یا ناهنجاری مشاهده‌شده
این اطلاعات به آزمایشگاه کمک می‌کنند نتایج را در طول زمان مقایسه کند و در صورت مشاهده تغییرات، مسیر بررسی را دقیق‌تر انتخاب کند.
مثال صنعتی
فرض کنید تولیدکننده‌ای متوجه شده است که ازدیاد طول فیلم بسته‌بندی نسبت به بچ قبلی کاهش یافته است.
در چنین شرایطی، نخست باید اطمینان حاصل شود که نمونه‌برداری، ابعاد نمونه، جهت آزمون و شرایط دستگاه در دو سری آزمون یکسان بوده‌اند.
سپس می‌توان تغییرات ضخامت، مواد اولیه، نسبت مواد بازیافتی، افزودنی‌ها و پارامترهای تولید را بررسی کرد.
اگر نتایج در جهت ماشین و جهت عرضی متفاوت تغییر کرده باشند، بررسی جهت‌گیری فیلم و شرایط تولید نیز اهمیت پیدا می‌کند.
این رویکرد باعث می‌شود آزمون کشش از یک اندازه‌گیری ساده به ابزاری برای تصمیم‌گیری در کنترل کیفیت و بهبود فرایند تبدیل شود.
محدودیت‌های آزمون کشش فیلم پلاستیکی
آزمون کشش اطلاعات ارزشمندی درباره رفتار مکانیکی فیلم ارائه می‌دهد، اما تمام ویژگی‌های عملکردی فیلم را مشخص نمی‌کند.
برای مثال، فیلمی با استحکام کششی مناسب ممکن است در آزمون پارگی، سوراخ‌شدن یا ضربه عملکرد مطلوبی نداشته باشد.
همچنین رفتار فیلم در آزمون کشش با سرعت پایین الزاماً معادل رفتار آن در بارگذاری سریع یا شرایط واقعی مصرف نیست.
در کاربردهای مختلف، ممکن است آزمون‌های دیگری نیز لازم باشند؛ از جمله:
- آزمون مقاومت پارگی
- آزمون مقاومت سوراخ‌شدن
- آزمون ضربه
- آزمون جمع‌شدگی حرارتی
- آزمون ضریب اصطکاک
- آزمون نفوذپذیری، در صورت اهمیت برای کاربرد محصول
بنابراین، آزمون کشش باید بخشی از برنامه کنترل کیفیت متناسب با نوع محصول و نیاز مشتری باشد.
پرسش‌های متداول درباره تست کشش فیلم پلاستیکی
تست کشش فیلم پلاستیکی طبق چه استانداردهایی انجام می‌شود؟
دو استاندارد شناخته‌شده در این زمینه ASTM D882 و ISO 527-3 هستند. انتخاب روش مناسب به مشخصات محصول، الزام مشتری و روش آزمون مورد نظر بستگی دارد.
تفاوت ASTM D882 و ISO 527-3 چیست؟
هر دو استاندارد به خواص کششی فیلم‌ها و ورق‌های پلاستیکی نازک می‌پردازند، اما تمام جزئیات روش آزمون آن‌ها یکسان نیست. بنابراین، هنگام مقایسه نتایج باید استاندارد و شرایط آزمون مشخص باشند.
آیا برای آزمون کشش فیلم می‌توان از دستگاه تنسایل عمومی استفاده کرد؟
در صورتی که دستگاه محدوده نیرو، دقت اندازه‌گیری، سرعت آزمون، دامنه تغییر طول و تجهیزات مورد نیاز را پوشش دهد، می‌تواند برای آزمون فیلم مناسب باشد. نوع فک و روش اندازه‌گیری تغییر طول نیز باید بررسی شوند.
چرا فیلم در محل فک پاره می‌شود؟
علت می‌تواند به آسیب ناشی از گیرش، تمرکز تنش، لغزش، آماده‌سازی نامناسب نمونه یا شرایط آزمون مربوط باشد. باید محل شکست و وضعیت نمونه بررسی شود تا درباره اعتبار نتیجه تصمیم‌گیری شود.
آیا افزایش استحکام کششی همیشه به معنی بهترشدن کیفیت فیلم است؟
خیر. کیفیت باید بر اساس مشخصات محصول و کاربرد نهایی ارزیابی شود. استحکام کششی، ازدیاد طول، مدول و سایر ویژگی‌ها ممکن است به‌صورت هم‌زمان اهمیت داشته باشند.
برای آزمون فیلم، دستگاه تنسایل چند کیلوگرمی مناسب است؟
ظرفیت مناسب به نیروی مورد انتظار، دقت لازم، محدوده معتبر اندازه‌گیری نیرو و مشخصات آزمون وابسته است. انتخاب ظرفیت صرفاً بر اساس ضخامت فیلم یا یک عدد ثابت توصیه نمی‌شود.
جمع‌بندی؛ نقش دستگاه تنسایل در کنترل کیفیت فیلم‌های پلاستیکی
آزمون کشش فیلم پلاستیکی یکی از روش‌های مهم برای ارزیابی خواص مکانیکی، بررسی یکنواختی تولید و مقایسه عملکرد مواد اولیه و محصولات نهایی است.
پارامترهایی مانند استحکام کششی، ازدیاد طول و مدول کششی می‌توانند اطلاعات مفیدی درباره رفتار فیلم ارائه دهند؛ اما تفسیر آن‌ها باید با توجه به ساختار پلیمر، جهت نمونه‌برداری، ضخامت و شرایط آزمون انجام شود.
استانداردهای ASTM D882 و ISO 527-3 چارچوب‌های مهمی برای آزمون فیلم‌ها و ورق‌های پلاستیکی نازک فراهم می‌کنند. با این حال، برای دستیابی به نتایج قابل اعتماد، آماده‌سازی صحیح نمونه، انتخاب فک مناسب، تنظیم شرایط آزمون و کنترل سامانه اندازه‌گیری نیز ضروری هستند.
اگر هدف، کنترل کیفیت صنعتی یا انجام آزمون در آزمایشگاه پلیمر باشد، انتخاب دستگاه تنسایل باید بر اساس نیروی مورد انتظار، دقت اندازه‌گیری، سرعت آزمون، دامنه تغییر طول و تجهیزات مورد نیاز صورت گیرد.
برای آشنایی با مشخصات فنی و بررسی گزینه‌های موجود، می‌توانید صفحه دستگاه‌های تنسایل را در سایت پلیمرما مشاهده کنید. همچنین مطالعه مقاله عمومی آزمون کشش پلیمرها و راهنمای انتخاب دستگاه تنسایل می‌تواند به شناخت بهتر روش آزمون و تجهیزات مناسب کمک کند.
خرید سایر تجهیزات کنترل کیفی صنعت پلیمر کلیک کنید.
دیدگاه جدید
