موجود
| مشخصات فنی دستگاه کشش یونیورسال تنسایل | |
| مواد مورد آزمون | PE, PP, PA, PC, PS و سایر پلاستیک ها |
| استاندارد مورد استفاده | ISO 37, ASTM D638, ISO 6259, ISO 527, ملی 6621 و ... |
| گارانتی | 1 سال |
| خدمات پس از فروش | 10 سال |
| زمان تحویل | 30 روز کاری |
| قابلیت کالیبراسیون | دارد (انتخابی) |
| آموزش کار با دستگاه و استاندارد | دارد (انتخابی) |
| نوع نیروهای قابل اندازه گیری | خمشی، فشاری، کششی |
| قابلیت نصب اکستنسیومتر | دارد |
| قابلیت حفاظت در برابر بار اضافه | دارد |
| قابلیت تعویض فیکسچر | دارد |
| قابلیت تعویض گیره | دارد |
| نوع کنترل | نرم افزار کامپیوتری اختصاصی |
| قابلیت ارائه داده های آزمون | دارد |
| ظرفیت نیرو ( KN) | 5 |
| دامنه نیرو (FS%) | 0/2-100 |
| سرعت آزمون (mm/min) | 0/1-500 |
| دامنه حرکت بدون فک (mm) | 900 |
| دقت نیرو (FS%) | 0/03 |
| دقت جابجایی (mm) | 0/01 |
برای خرید فک (گیره) دستگاه تنسایل اینجا کلیک کنید
دستگاه تنسایل چگونه کار میکند؟
دستگاه تنسایل می تواند با استفاده از سروو موتور قدرتمند و البته با دقت خود و سیستم بال اسکرو فک بالای خود را به سمت بالا یا پایین هدایت کند. نکته مهم در دستگاه تنسایل لودسلی است که به آن متصل است. شرکت پلیمرما در تولیدات دستگاه تنسایل خود از انواع لودسل یا نیروسنج های با کیفیت استفاده می کند. این لودسل در هنگام بالا یا پایین رفتن فک در صورت تحمل نیرو آن را ثبت و نرم افزار و برد دستگاه می تواند نیرو را بر حسب مقدار جابجایی فک به صورت پیوسته ثبت نماید.
تست استحکام کششی با دستگاه تنسایل (یونیورسال)
حالا اگر یک سمت نمونه را به فک پایین دستگاه و یک سمت نمونه را به فک بالای دستگاه متصل نمایید و فک بالایی (فک متحرک) را با تنظیمات در نرم افزار دستگاه تنسایل به سمت بالا حرکت دهید به این آزمون، آزمون کششی گفته می شود (مطالعه مقاله استحکام کششی پلیمرها)
ویدئوی از یک نمونه تست کششی یک فیلم پلاستیکی با دستگاه تنسایل شرکت پلیمرما مشاهده کنید:

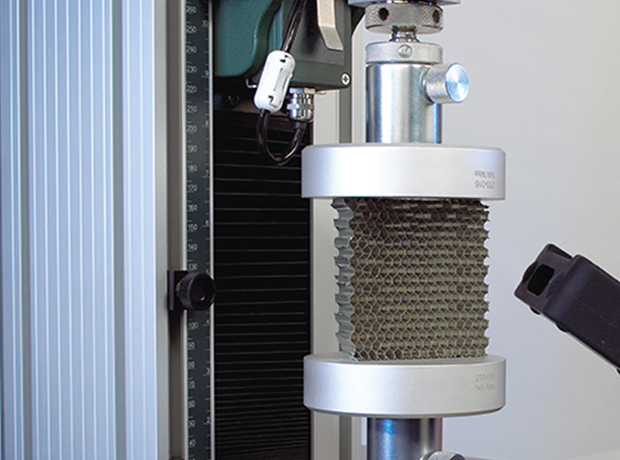

تست استحکام فشاری با دستگاه تنسایل (یونیورسال)
اگر نمونه را روی فک پایین طوری قرار دهید که فک متحرک با حرکت به سمت پایین به آن فشار یا نیرو وارد کند این همان تست فشاری است. که البته با صفحات و اندازه های مختلف مطابق با استاندارد های مختلف صورت می پذیرد.

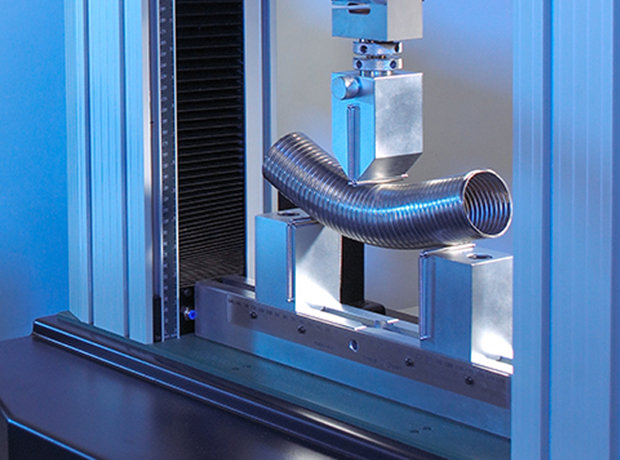

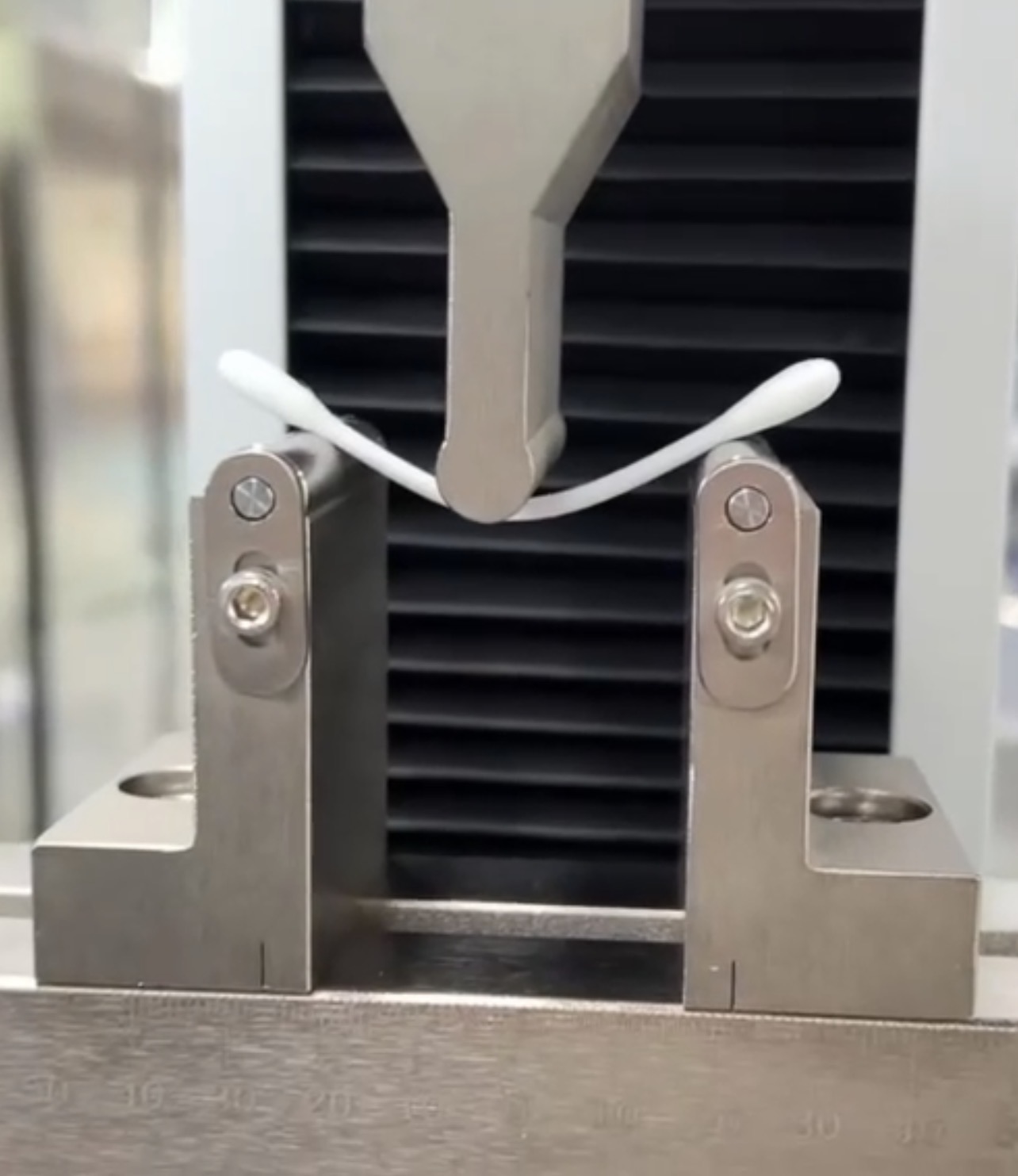

تست استحکام خمشی با دستگاه تنسایل (یونیورسال)
اگر نمونه را طوری قرار دهید که فک متحرک با حرکت به سمت پایین بتواند آن را خم کند این تست خمشی نام دارد که برای مطالعه تست خمشی و محاسبه مدول خمشی می تواندی این مقاله را مطالعه کنید.
انواع فک دستگاه تنسایل:
همانطور که در قسمت قبل توضیح داده شد عموما از دستگاه تنسایل برای سه تست کششی فشاری و خمشی استفاده می شود. هر یک از این تست ها فک های مخصوص خود را نیاز دارد.

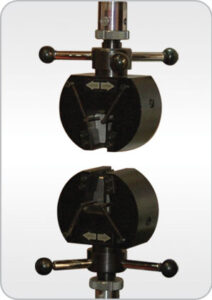

مثلا در تست کشش نیاز به فکهایی دارد که نمونه را کاملا محکم در خود بگیرد تا در هنگام اعمال نیروی کششی از فک خارج نشود ولی در عین حال نباید روی نمونه اثر مخرب بگذارد. این موضوع در فیلم های پلیمری خیلی مهم و حساس است.
بسته به ظرفیت دستگاه تنسایل و مقدار نیرویی که قرار است به نمونه وارد شود فک های کششی با متدهای مختلفی ساخته می شوند. برای مثال در نیروی های پایین گیره می تواند به صورت دستی یا اهرمی باشد ولی در ظرفیت های بالا ممکن است به صورت پنوماتیک ساخته شود. تصاویری از تعدادی از فک های کششی دستگاه تنسایل را مشاهده می کنید.

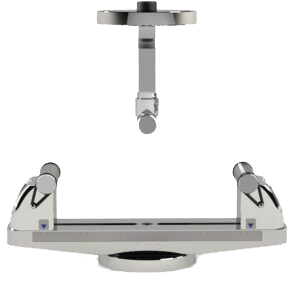

چند نمونه فک تست خمشی:
برای خرید انواع فک مناسب دستگاه تنسایل با ما تماس بگیرید.
اجزای دستگاه تنسایل
یک دستگاه تنسایل یا یونیورسال از مجموعه ای از قطعات اصلی تسکیل شده است که در ادامه اصلی ترین آن ها را مشاده می کنید
۱- فریم یا سازه دستگاه:
فریم سازه اصلی دستگاه است که کلیه اجزا روی آن قرار می گیرند. وظیفه ایجاد یک مسیر مکانیکی صلب و پایدار برای انتقال نیرو در طول آزمون است.
اگر سازه دستگاه در تست دچار ارتعاش یا تغییر شکل شود دقت آزمون دچار مشکل جدی می گردد.
یک نمونه سازه دستگاه تنسایل تک ستون در حال ساخت در پلیمرما
برای ظرفیت های بالاتر از ۱۰۰۰ کیلوگرم معمولا ساختار دو ستون را جهت استحکام بیشتر و حفظ دقت آزمون در ساخت دستگاه تنسایل در نظر میگیرند که البته قیمت بالاتری دارد.

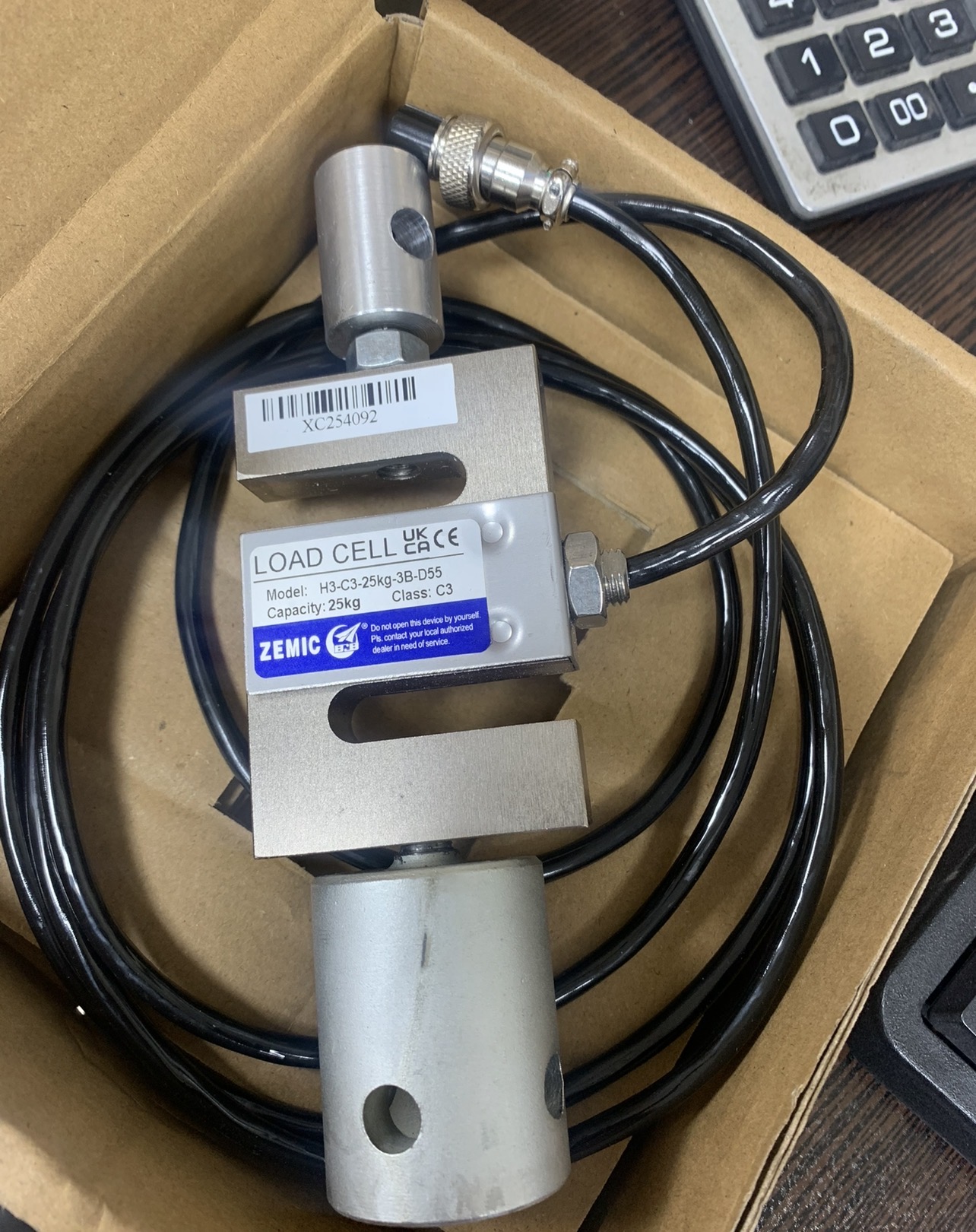

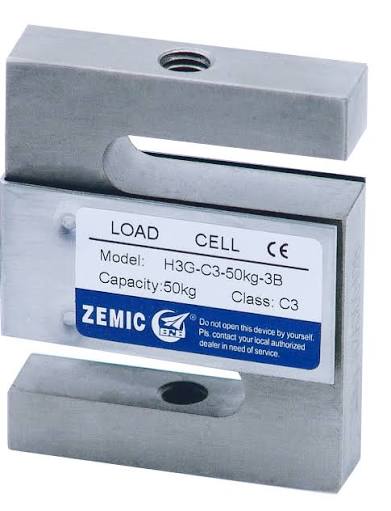

۲- لودسل load cell
سنسور اصلی اندازه گیری نیرو در دستگاه تنسایل که وقتی نمونه تحت کشش یا نیروی فشاری یا خمشی قرار می گیرد، نیرو را اندازه گیری می کند و به سیگنال الکتریکی تبدیل می کند.
باید دستگاهی انتخاب کنید که نیروی حداقل و حداکثر نمونه های شما در محدوده ۲۰-۸۰ درصد ظرفیت لودسل آن دستگاه باشد تا از دقت بالایی استفاده کنید.

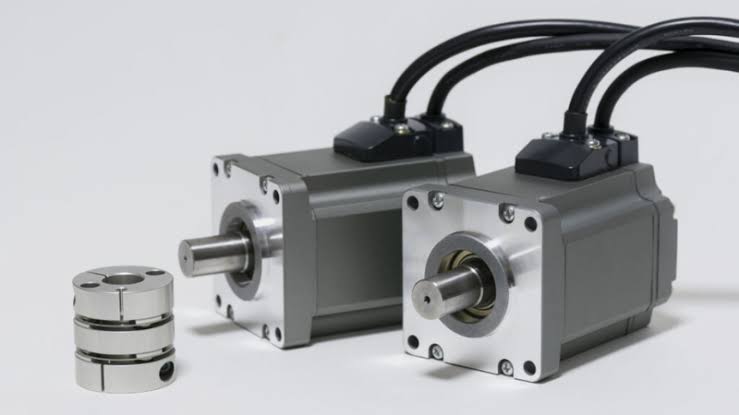

۳- سروو موتور
سیستم سروو موتور و درایو حرکت را با سرعت و م وقعیت کنترل شده انجام می دهد واماکن اجرای آزمون های مختلف با سرعت حرکت کنترل شده و قابل تنظیم با دقت بالا در دستگاه تنسایل فراهم می کند.
۴- انکودر
انکودر Encoder میزان حرکت فک را به صورت پیوسته اندازه گیری می کند و اطلاعات جابجایی برای کنترل آزمون و محاسبه پارامترهای مکانیکی نمونه ثبت می شود
۵- بال اسکرو
بال اسکروها که وظیفه‌ی انتقال نیروها و حرکت اشیاء را بر عهده دارند، نیروهای چرخشی کوچک را به نیروهای فشاری و کششی تبدیل می‌کنند.
۶- نرم افزار
نرم افزار سیستم و رابط کاربری دستگاه با اپراتور است و ویژگی های زیر با کاربر می دهد:
نرم افزار دستگاه تنسایل شرکت پلیمرما به صورت اختصاصی و با بهینه کردن به روز ترین نرم افزارهای دنیا نوشته شده است:
- انتخاب نوع آزمون
- تنظیم سرعت آزمون
- وارد کردن مشخصات آزمونه
- وارد کردن ابعاد آزمونه
- استات و توقف آزمون
- نمایش نمودار تنش کرنش
- محاسبه نتایج
- ذخیره نتایج
- ایجاد گزارش
استحکام کششی به دست آمده از دستگاه تنسایل چیست و انواع آن کدام است؟
استحکام کششی که با دستگاه تنسایل (کشش یونیورسال) اندازه گیری می شود، توانایی پلیمرها در برابر حداکثر مقدار تنش کششی است که هنگام کشش تحمل می کنند و در آن دچار شکست نمی شوند. این نقطه، زمانی است که ماده از حالت تغییر شکل الاستیک به تغییر شکل پلاستیک انتقال پیدا می کند.
آزمون کشش توسط دستگاه تنسایل یا دستگاه کشش از مهمترین و پرکاربردترین تست های پلیمر ها می باشد و نقش مهمی در انتخاب مواد برای تولید محصولات مختلف پلیمری دارد.
تغییر شکل الاستیک: وقتی تنش اعمال شده به پلاستیک در دستگاه تنسایل را حذف کنیم، ماده به ابعاد و حالت اولیه خود برمی گردد. در واقع تغییر شکل اعمال شده موقتی است و با حذف تنش از بین می رود.
تغییر شکل پلاستیک: در این نوع تغییر شکل، با حذف تنش اعمالی دستگاه کشش، ابعاد مواد به حالت اولیه خود برنمی گردد و تغییر شکل و حالت ایجاد شده برگشت ناپذیر است.
انواع استحکام کششی محاسبه شده در دستگاه تنسایل:
به طور کلی استحکام کششی بر سه نوع طبقه بندی می شود که در شکل زیر نیز نشان دارده شده است:
فاکتورهای زیادی در انتخاب دستگاه و تجهیزات آزمایشگاه پلیمر وجود دارد، مخصوصا در دستگاهایی مانند دستگاه تنسایل که برای آزمایشات و تست های متعدد از آن استفاده می گردد. در ادامه به مهم ترین پارامترهایی که باید در خرید دستگاه تنسایل (کشش یونیورسال) به آن دقت شود را شرح می دهیم.
1. از چه استانداردی قرار است استفاده کنید؟
استاندارد های زیادی مانند ASTM, ISO, JIS, BS در دنیا وجود دارد. در کشور ما نیز، استاندارد های ملی با عنوان INSO انتشار می یابد که اغلب ترجمه استانداردهای بین المللی می باشد.
معمولا تست کشش و یا سایر تست های پلیمری توسط دستگاه تنسایل یا کشش به سه منظور انجام می شوند. اول کنترل کیفیت، دوم تحقیق و توسعه و سوم ارائه مشخصات فنی به مشتری.
در هریک از این موارد، باید دقت کنید که مشتری، سازمان استاندارد یا سایر ناظران، چه استانداردی را به عنوان مرجع در نظر گرفته اند. باید به این استاندرادها مراجعه کرده و قسمت تجهیزات مورد نیاز آن ها را بررسی نمایید.
معمولا در این قسمت مشخصاتی از دستگاه تنسایل را شرح می دهند که باید به آن ها دقت نمایید.
2. دستگاه تنسایل از چه نرم افزاری استفاده می کند؟
یکی از مهمترین قسمت های انتخاب دستگاه تنسایل یا دستگاه کشش یونیورسال، نرم افزار و یا در واقع رابط کاربری دستگاه تنسایل می باشد. بعضی دستگاه ها از سیستم PLC یا نرم افزار اختصاصی بر روی دستگاه استفاده می کنند. بعضی شرکت ها نیز از نرم افزار قابل نصب بر روی سیستم کامپیوتر استفاده می کنند.
دستگاه تنسایل با نرم افزار بر روی رایانه پیشنهاد می شود. زیرا علی رغم آنکه باید هزینه سیتم کامپیوتری را تامین کرد، سهولت کارکرد بسیار بالایی دارد. می توان قابلیت های زیادی به آن اضافه کرد. امکان آپدیت نرم افزار به آسانی وجود دارد. سرعت بالاتری دارد. می توان در مواقعی که نرم افزار دستگاه تنسایل دچار مشکل شده است از طریق نرم افزارهای ریموت از راه دور با شرکت سازنده ارتباط برقرار کرد.
ذخیره سازی داده ها بهتر و راحت تر صورت می پذیرد.
همچنین نرم افزار دستگاه تنسایل شرکت پلیمرما، که به طور اختصاصی نوشته شده است، بسیار سهل و آسان و کاربردی است. در این نرم افزار به راحتی و با یک کلیک می توانید مدول را محاسبه نمایید. سطح زیر منحنی را بلافاصله و به آسانی محاسبه نمایید. همزمان 4 نمودار را با یکدیگر مقایسه نموده و تعداد بی نهایت داده آزمون را ذخیره نمایید...... (ادامه مقاله انتخاب دستگاه تنسایل مناسب)
زمانی که از یک دستگاه تنسایل یا کشش یونیورسال استفاده می کنید تا استحکام کششی پلاستیک یا لاستیکی را محاسبه کنید باید برای تحلیل نتایج تست کشش بدانید چه پارامترهایی بر آن ها موثر هستند. پارامترهایی مانند دما و فشار از جمله عوامل محیطی هستند که می توانند بر نتایج تست تنش – کرنش و منحنی های دستگاه تنسایل اثر بگذارند.
دما اثر قابل توجهی بر خواص پلیمر دارد. با افزایش دما رفتار پلیمر به مرور تغییر می کند. به عوان مثال، وقتی دمای پلیمر را به قدری افزایش دهیم که به بالای مقدار Tg (دمای انتقال شیشه ای ) برسد، مقدار الانگیسن یا کرنش در نقطه شکست پلیمر افزایش می یابد، یعنی نمونه در کرنش یا جابجایی بیشتری دچار شکست می شود. البته اگر این افزایش دما از Tg خیلی زیاد باشد به علت نرم شدگی بیش از حد پلیمر، دوباره کرنش در شکست کاهش خواهد یافت.
مقدار ازدیاد طول در نقطه تسلیم که در نمودار تنش-کرنش دستگاه تنسایل نیز به عنوان یک داده مهم بررسی می شود، اما می تواند روند یکسانی نداشته باشد، به طور کلی برای پلیمرهای آمورف، با افزایش دما کاهش می یابد اما برای پلیمرهای بلورین می تواند روند کاملا برعکس باشد.
فشار هیدروستاتیکی می تواند اثر مهمی در خواص تنش - کرنش پلیمرها داشته باشد. به طور کلی پلیمرهای چقرمه یا ductile با افزایش فشار هیدروستاتیکی وارد بر آن ها، تنش و ازدیاد طول در نقطه شکست آن ها افزایش می یابد. در پلیمرهای ترد یا brittle این اثر می تواند معکوس باشد.
به طور کلی در پلی الفین ها مانند پلی پروپیلن، افزایش فشار می تواند مقدار حجم آزاد موجود در پلیمر را کاهش دهد (افزایش چگالی)، و این سبب افزایش تنش و استحکام کششی پلیمر اندازه گیری شده در دستگاه تنسایل (کشش یونیورسال) خواهد شد.
حال اما باید در رابطه بر ساختار و ویژگی پلیمرها و اثر آن ها بر خواص کششی یا تنش – کرنش حاصله از دستگاه تنسایل یا کشش یونیورسال صحبت کنیم. هنگامی که می خواهید پلیمرهایی را انتخاب و یا برای تولید محصول مورد نظر خود اصلاح کنید، باید به این پارامترها توجه نمایید، سپس از مواد یا محصول تولید شده خود تست های مورد نظر آزمایشگاهی مانند تست کشش با دستگاه تنسایل یونیورسال را انجام دهید تا مقدار اثر گذاری آن ها را بررسی نمایید. این پارامتر ها در ادامه بررسی شده اند... (ادامه مقاله)
برای مطالعه ادامه مقاله فوق و مطالعه در مورد نحوه کار با دستگاه کشش (تنسایل) و آزمون های کشش، مدول خمشی روی عناوین کلیک کرده و یا بخش آزمون و تست های پلیمری را مشاهده کنید.
برای خرید سایر تجهیزات آزمایشگاهی پلیمر به فروشگاه مراجعه کنید و یا با ما تماس بگیرید.
دستگاه های مشابه:
مشاهده مشخصات و قیمت دستگاه کشش یونیورسال (تنسایل) 100kg تک ستون
مشاهده مشخصات و قیمت دستگاه کشش یونیورسال (تنسایل) 2ton دو ستون
مشاهده مشخصات و قیمت دستگاه کشش یونیورسال (تنسایل) 5ton دو ستون
سوالات متداول:
۱- دستگاه های تنسایل ارائه شده توسط پلیمرما ساخت کجاست؟
کلیه تجهیزات ارائه شده توسط شرکت پلیمرما ساخته می شود و با گارانتی معتبر در اختیار مشتریان قرار میگیرد. بدیهی است قسمت هایی از قطعات که امکان ساخت آن در کشور وجود ندارد از معتبرترین برندهای دنیا تهیه و در ساخت دستگاه استفاده می شود
۲- این دستگاه تنسایل برای چه محصولاتی قابلیت استفاده دارد؟
برای کلیه محصولات پلیمری مانند فیلم های پلاستیکی، لوله، پروفیل، مواد اولیه، کاغذ سنگی و... کاربرد دارد
۳- دستگاه های تنسایل پلیمرما با چه استانداردهایی تطابق دارد؟
این دستگاه ها با کلیه استاندارد های ملی و بین المللی مربوط به تست های کشش،. خمش، فشاری، سفتی حلقوی و.. مانند ISO 37, ASTM D638, ISO 6259, ISO 527, ملی 6621 و ...
۴- حداقل و حداکثر ظرفیت دستگاه تنسایل چقدر است؟
شرکت پلیمرما توانایی ساخت و ارائه دستگاه تنسایل از ظرفیت ۱۰ کیلوگرم تا ۱۰۰ تن را داراست
۵- آیا درصد ازدیاد طول و نیرو را اندازه می گیرد؟
بله توسط نرم افزار دستگاه شما می توانید در طول انجام تست کلیه مقادیر نیرو و جابجایی را بر حسب واحدهای مختلف مشاهده نمایید و بهم تبدیل کنید
۶- آیا امکان سفارشی سازی وجود دارد؟
بله
۷- آیا امکان ارائه نسخه های ارزان تر با قطعات ساخت چین وجود دارد؟
بله و تضمین کیفیت و همان مدت گارانتی
۸- آیا امکان تعویض لودسل وجود دارد؟
بله به راحتی و هنگام خرید به شما آموزش داده خواهد شد
۹- آیا دستورالعمل استفاده از دستگاه به همراه آن تحویل می شود؟
بله فایل آموزشی استفاده از دستگاه تحویل خواهد شد
۱۰- مدت زمان گارانتی و نحوه نصب نرم افزار چگونه است؟
مدت زمان گارانتی یکسال و زمان خدمات پس از فروش حداقل ده سال می باشد. نرم افزار قابل نصب بر روی سیستم کامپیوتری آزمایشگاه شرکت شما می باشد.
