موجود

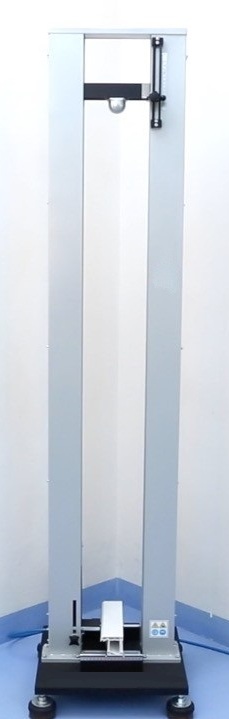

| مشخصات دستگاه ضربه سقوط آزاد پروفیل UPVC | |
| نمونه قابل آزمون | پروفیل های PVC-U |
| استاندارد مورد استفاده | استاندارد 12291، 20066 و BS EN 477 |
| گارانتی | 1 سال |
| خدمات پس از فروش | 10 سال |
| زمان تحویل | 20 روز کاری |
| قابلیت کالیبراسیون | دارد (انتخابی) |
| آموزش کار با دستگاه و استاندارد | دارد (انتخابی) |
| شعاع وزنه ضربه زن (mm) | 25 |
| جرم وزنه ضربه زن (gr) | 1000 |
| حداکثر ارتفاع سقوط وزنه (mm) | 1500 |
| سیستم جابجایی | دستی |
| سیستم جلوگیری از ضربه دوم | دارد |
| سیستم آزاد سازی ضربه زن | اتوماتیک |
| راهنمای هدایت ضربه زن | دارد |
شرح آزمون ضربه سقوط آزاد پروفیل:
در پروفیل های درب و پنجره ساخته شده از پی وی سی سخت PVC-U، آزمون مهمی به نام مقامت به ضربه سقوط وزنه در دمای پایین وجود دارد. از آن جا که پروفیل درب و پنجره معمولا در دمای سرد محیط قرار می گیرد، امکان شکنندگی آن بیشتر شده و باید توسط روش خاصی مقدار مقاومت آن در برابر سقط اجسام یا ضربه های احتمالی بررسی شود.
آزمونه ها:
باید از هر نمونه از پروفیلی که قرار است آزمون شود، 10 عدد آزمونه به طول 300 میلیمتر بریده و آماده شود.
سپس آزمونه ها باید در دمای 10- الی 12- درجه سلسیوس به مدت 1 ساعت تثبیت شوند تا پس از آن مورد آزمون قرار گیرند.
روش انجام آزمون:
آزمون باید بر روی سطح قابل رویت خارجی نمونه که در معرض محیط بیرونی قرار می گیرد انجام شود.
آزمونه را در فریزر در دمای گفته شده به مدت 1 ساعت تثبیت کنید.
در این حین دستگاه ضربه را آماده کنید. وزنه را در جای خود قرار دهید. محل قرار گیری آزمونه را آماده کنید. ارتفاع وزنه را تنظیم کنید.
برای تنظیم ارتفاع سقوط وزنه باید به نشانه گذاری نمونه مراجعه کنید. اگر تولید کننده بر روی پروفیل تولیدی خود رده ضربه 1 را درج کرده باشد، باید وزنه را از ارتفاع 1 متری بر روی آزمونه ها رها کنید. اگر تولید کننده رده ضربه 2 را درج کرده باشد، این ارتفاع 1/5 متر خواهد بود.
آزمونه را پس از مدت زمان تثبت از فریزر خارج کرده و حداکثر ظرف مدت 10 ثانیه آزمون کنید. آزمونه را دقیقا بین دو تکیه گاه طوری قرار دهید که ضربه دقیق در مرکز آن برخورد کند... (ادامه مقاله)
