آزمون مقاومت به پارگی (پارگی حفره ای) در فیلم ها و ورق های پلاستیکی
مقاومت به پاره شدن یا پارگی در پلاستیک هایی که به شکل فیلم (با ضخامت پایین) و ورق هستند بسیار مهم و حیاتی می باشد. یکی از مهم ترین روش های تعیین مقاومت پارگی فیلم و ورق های پلاستیکی استفاده از روش Graves tear یا پارگی حفره ای می باشد.
استاندارد مرجع:
استاندارد ASTM D1004
برای فیلم های پلاستیکی انعطاف پذیر تولید شده به روش فیلم دمشی و .. و همچنین ورق های پلاستیکی مانند ژئو ممبران ها بر اساس استاندارد GM13 کاربرد دارد. این روش با سرعت نسبتا پایین انجام می شود و نیرویی که برای شروع پارگی لازم است را محاسبه می کند. همچنین این روش برای فیلم هایی که شکست از نوع brittle یا شکننده دارند مناسب نیست.
آزمونه:

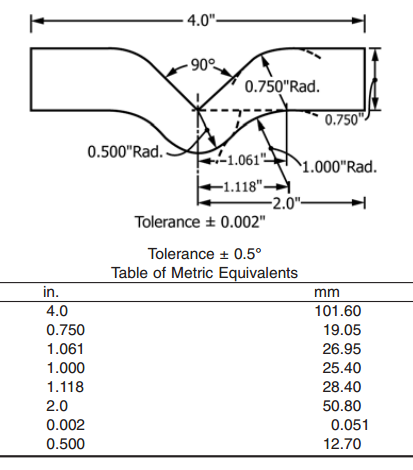

باید از فیلم یا ورق تولید شده تعداد حداقل 10 آزمونه مطابق شکل زیر توسط پانچ یا ماشین کاری تهیه شود. آزمونه ها باید هم در جهت ماشین و هم در جهت عمود بر آن تهیه شوند. ابعاد آزمونه باید مطابق شکل زیر باشد.
پس از تهیه آزمون ها، کاملا آن ها را بررسی کنید تا بدون هرگونه زدگی باشند و در آزمون خطایی ایجاد نکنند.
روش آزمون مقاومت پارگی
ابتدا ضخامت آزمونه را با یک ضخامت سنج اندازه گیری و نمونه را مطابق شکل زیر بین فک های دستگاه کشش قرار دهید و دقت کنید فک ها کاملا موازی باشند و باعث ایجاد پیچش در آزمونه نشوند. فک ها را بر مکانی از نمونه ببندید که فاصله اولیه بین فک ها را روی 25/4 میلیمتر باشد.
سرعت آزمون را روی 51 میلیمتر بر دقیقه تنظیم نمایید و دستگاه را استارت کنید تا شروع به کشیدن نمونه کند. زمانی که نمونه از محل حفره دچار پارگی شد، در نمودار دستگاه افت نیز یا تنش قابل توجهی مشاهده می شود. حداکثر نیروی ثبت شده توسط دستگاه را به عنوان نیروی پارگی ثبت نمایید.
در فیلم زیر می توانید روند آزمون پارگی فیلم و ورق پلاستیکی مانند ژئو ممبران ها را توسط دستگاه تنسایل یا کشش مشاهده کنید.
