آزمون و تست سفتی حلقوی یا سفتی حلقه ای Ring Stiffness در لوله های پلاستیکی مانند کاروگیت، پی وی سی و ...

سفتی حلقوی یا Ring Stiffness چیست؟

لوله های پلاستیکی کاربردهای مختلفی دارند که در بسیاری از موارد به منظور استفاده باید زیر خاک دفن شوند. اگر لوله ها برای انتقال سیالات با فشار باشند، فشار ایجاد شده و تنش اعمالی از سوی سیال می تواند از دفرمه شدن تحت نیروی خاک و سایر بارهای وارده جلوگیری کند. اگر سیال مورد انتقال به صورت ثقلی و ... بدون فشار باشد، کمیتی وارد می شود به نوان سفتی حلقوی یا سفتی حلقه ای لوله. سفتی حلقوی مقاومت لوله برای دفرمه شدن و خارج شدن از حالت حلقوی جداره های آن می باشد.

درواقع اگر سیال درون لوله با فشار عبور نکند و تنشی از سوی سیال به جداره های داخلی لوله وارد نشود، لوله های پلاستیکی می توانند بر اثر نیروهای خارجی مانند خاک و... دفرمه شوند و یا از حالت حلقوی به حالت بیضی تغییر شکل دهند. میزان مقاومتی که لوله از خود نشان می دهد تا به 3% درصد تغییر قطر برسد را سفتی حلقوی می نامند.

برای تعیین سفتی حلقوی از دستگاه تعیین سفتی حلقوی استفاده می شود. البته این آزمون با دستگاه تنسایل نیز قابل انجام می باشد.

استاندارد روش آزمون سفتی حلقوی:

تست تعیین مقاومت حلقوی یا سفتی حلقوی لوله های پلاستیکی مطابق استاندارد ملی 11436 و ISO 9969 انجام می پذیرد.

به صورت کلی برای تعیین مقاومت سفتی حلقوی لوله، در دستگاه تعیین سفتی حلقوی، لوله با سرعت ثابت تحت تغییر شکل قرار می گیرد و نیروی لازم برای 3 درصد تغییر شکل قطری لوله محاسبه می گردد.

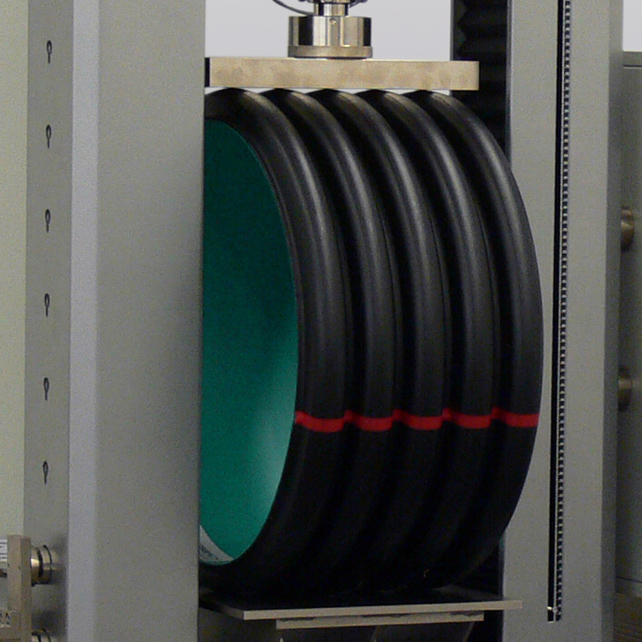

تست سفتی حلقوی ring stiffness لوله

تجیهزات تست سفتی حلقوی لوله:

دستگاه آزمون سفتی حلقوی شامل دو صفحه است که حداقل یکی متحرک باشد. همچنین باید نیرو و جابجایی کافی برای تولید تغییر شکل قطری 3 درصد را داشته باشد.

همچنین صفحات آزمون باید طوری باشد که بتواند دستگاه، نیرو را به طور یکنواخت بر روی آزمونه وارد کند.

طول هر صفحه باید حداقل برابر طول آزمونه سفتی حلقوی باشد. عرض آن نیز باید حداقل برابر عرض سطح تماس با آزمونه به علاوه 25 میلیمتر باشد.

دقت نیرو سنج دستگاه باید حداقل 2 درصد باشد.

برای خرید دستگاه تعیین سفتی حلقوی لوله ها با ما تماس بگیرید.

آزمونه تست سفتی حلقوی:

برای لوله هایی با قطرهای کم تر یا مساوی 1500 میلیمتر، طول آزمونه باید 300 میلیمتر و برای قطرهای بزرگتر از 1500 میلیمتر، طول آزمونه سفتی حلقوی باید حداقل 0/2 قطر اسمی لوله باشد.

لوله های کاروگیت باید طوری بریده شوند که هر آزمونه شامل عدد صحیحی از دندانه ها و ساختار ها شود.

آزمونه ها قبل از انجام تست سفتی حلقوی باید حداقل 24 ساعت در شرایط استاندارد تثبیت شوند.

روش انجام آزمون سفتی حلقوی Ring Stiffness:

تست سفتی حلقوی باید در دمای 23 درجه انجام گیرد.

آزمون سفتی حلقوی باید در سه نقطه با فواصل مساوی در محیط لوله آزمونه انجام گیرد. اگر بتوان تشخیص داد که آزمونه در کدام وضعیت دارای کمترین سفتی حلقوی است باید آزمون اول را در آن وضعیت انجام دهید.

یعنی 3 آزمونه با طول گفته شده ببرید. دقت کنید جهت آزمونه ها دقیقا حفظ کنید. روی همه آزمون ها به طور یکسان 3 نقطه با فواصل مساوی (120 درجه) روی محیط علامت بزنید و آن ها را به ترتیب a,b,c نامگذاری کنید.

دقت کنید نقطه a در آزمونه اول باید دقیقا همان نقطه از محیط لوله باشد که در سایر آزمونه ها نیز با a نامگذاری کردید. و همینطور برای نقاط b و c.

حال آزمونه اول را از نقطه a مورد آزمون سفتی حلقوی قرار دهید.

آزمونه را روی صفحه پایینی دستگاه قرار دهید و صفحه بالایی دستگاه یفتی حلقوی را پایین بیاورید تا با نقطه مشخص شده از آزمونه مماس شود. مقدار نیروی اولیه ناچیزی را وارد کنید.

این نیرو برای لوله هایی با قطر داخلی کمتر از 100 میلیمتر این نیرو 7/5 نیوتن است و برای لوله های بزرگتر از رابطه زیر محاسبه کنید:

نیروی اولیه = (250 * قطر اسمی لوله* طول آزمونه) تقسیم بر 1000000

ابعاد بر حسب میلیمتر می باشند.

حال عدد خوانش نیروسنج را روی صفر تنظیم کنید و آزمون را با سرعت ثابت شروع کنید.

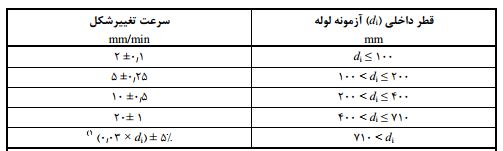

سرعت آزمون سفتی حلقوی بسته به قطر لوله می باشد و مطابق جدول زیر تعیین می گردد.

سرعت تست سفتی حلوقی لوله
