آزمون مقاومت ضربه آیزود (Izod) پلاستیک ها

آزمون مقاومت ضربه آیزود (Izod) پلاستیک ها

آزمون تعیین مقاومت ضربه به روش آیزود Izod مطابق استاندارد ملی 6981 و ISO180 و ASTM D256



خرید دستگاه ضربه پاندولی آیزود، چارپی و ضربه کششی (کلیک کنید)



آزمون مقاومت به ضربه آیزود، نوعی از آزمون ضربه پاندولی است که مشابه روش های چارپی و ضربه کششی انجام می پذیرد، اما تفاوت هایی نیز با آن ها دارد.

در روش آیزود، آزمونه پلیمری به صورت عمودی در گیره نگهدارنده آزمونه قرار گرفته و بوسيله پاندول دستگاه با يك بار ضربه زدن به آن شكسته مي‎شود. ضربه به فاصله مشخصي از محل بسته شدن آزمونه و در مورد آزمونه‌هاي شكاف‌دار، به فاصله مشخصي از  مركز شكاف به آزمونه برخورد مي‎ نمايد.



تجهیزات مورد نیاز آزمون:

دستگاه ضربه پاندولی با تکیه گاه مناسب روش آیزود

میکرومتر جهت اندازه گیری ابعاد آزمونه و عمق شکاف



آزمونه:

بسته به استاندارد ویژگی محصول، شکل آزمونه می تواند متفاوت باشد، اما می توان به روش های اکستروژن، قالب گیری فشاری یا تزریق آزمونه را تهیه کرد. همچنین برای تهیه آزمونه از ورق های پلیمری، می توان آن ها را مستقیما از ورق برش داد و شکاف نوع A در آن ها توصیه می گردد.

آزمونه‌ها بايد داراي سطوح موازي عمود بر يكديگر و بدون پيچ و تاب باشند. سطوح و لبه‌ها بايد عاري از خراش و حفره و فرورفتگي زايد باشد. تطبيق آزمونه‌ها با شرايط فوق را مي‌توان با مشاهده دقيق و با استفاده از خط‎ كش، گونيا و صفحات مسطح و از طريق اندازه‌گيري ابعاد توسط ميكرومتر (كوليس) بازرسي كرد. آزمونه‌هايي كه فاقد يك يا بيش از يكي از شرايط مورد نياز در اندازه‌گيري يا مشاهده چشمي باشند، بايد مردود شناخته شده و يا قبل از شروع آزمون با اندازه‌ و شكل مناسب مجدداً ماشين‌كاري شوند.



ابعاد آزمونه و روش های آزمون آیزود مطابق جدول زیر توصیه می گردد:



روش آزمون ابعاد آزمونه نوع شکاف شعاع نوک شکاف (rN) پهنای باقیمانده پشت شکاف (bN)
U

2 ± 80 = l طول

0/2 ± 10 = b پهنا

0/2 ± 4 = h ضخامت
بدون شکاف --- ---
A الف 0/25 8
B ب 1



البته در استاندارد ASTM D256 ابعاد ترجیحی آزمونه به شرح زیر است:

طول: 64 میلیمتر،  پهنا:12/7 و ضخامت 3 الی 12/7 میلیمتر



شکاف های A  و B نیز در شکل زیر نمایش داده شده اند:

شکاف دستگاه آیزود

در صورتی که استاندارد ویژگی محصول، تعداد آزمونه را مشخص نکرده باشد، از 10 عدد آزمونه استفاده کنید.



شرح آزمون:

پس از تهیه آزمونه ها، ضخامت و پهنای هر آزمونه را در وسط آن با دقت 0/02 میلیمتر اندازه گیری کنید.

مطمئن شوید که دستگاه ضربه، توانایی انجام آزمون با سرعت مشخص را داشته و انرژی جذب شده (W) بین 10 الی 80 درصد از انرژی ضربه پاندول دستگاه می باشد.

آزمونه را در محل گیره محکم ببندید.

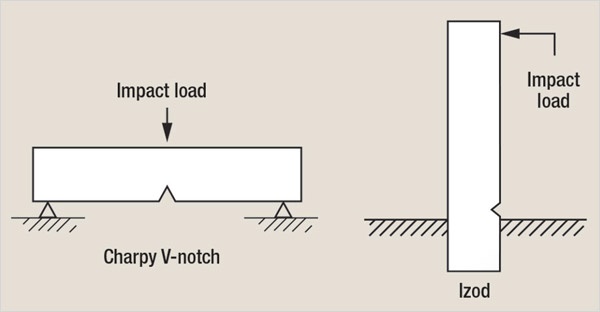

 تفاوت مهم ضربه آیزود و چارپی در شکل نگهدارنده و قرار گیری آزمونه می باشد که در شکل زیر مشخص است.



تفاوت آیزود و چارپی



پاندول را ارتفاع مشخص شده در دستگاه بالا برده و در محل خود ثابت کنید. چکش یا پاندول را رها کنید تا به محل مورد نظر در آزمونه برخورد نماید. مقدار انرژی جذب شده توسط آزمونه در دستگاه ثبت می شود.

مقاومت ضربه آیزود از تقسیم انرژی ثبت شده بر سطح موثر آزمونه به دست می آید.

سطح موثر حاصل ضرب ضخامت در پهنای آزمونه در حالت بدون شکاف و یا پهنای باقیمانده پشت شکاف در حالت آزمونه شکاف دار می باشد.



برای خرید دستگاه ضربه پاندولی آیزود چارپی مخصوص پلاستیک ها  اینجا کلیک کنید.



برای خرید سایر تجهیزات آزمایشگاهی و تست پلیمرها مانند دستگاه تنسایل، دستگاه MFR، دستگاه نقطه نرمی وایکت و HDT، دستگاه عبور نور (ماتی سنج)، دستگاه ESCR، دستگاه سایش، سیرکومتر، کیت تعیین دانسیته و ... به فروشگاه مراجعه کنید.



به منظور آموزش و مشاوره در صنعت پلیمر، راه اندازی آزمایشگاه و واحد کنترل کیفیت پلیمری با ما تماس بگیرید.
